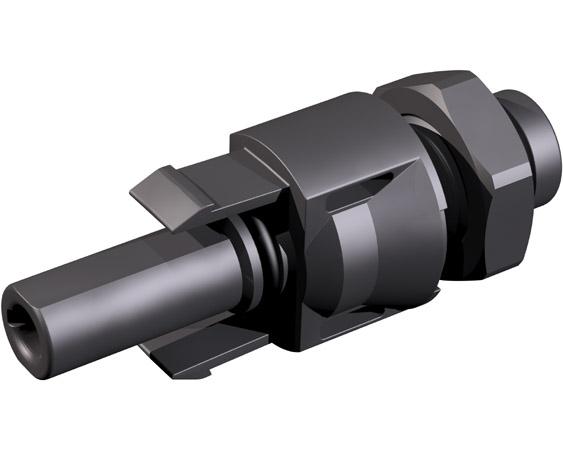

Original MC4-Einbaubuchse von Stäubli Electrical Connectors, Typ PV-ADBP4-S2-UR/6. Sie bildet die Schnittstelle zwischen einem Wechselrichter oder einer Anschlussdose und einem PV-Strang.
Die Montage erfolgt direkt über das Schraubgewinde oder in einer Lochplatte. Kunststoffmutter und Dichtungselement für das Gehäuse sind im Lieferumfang enthalten.
Technische Daten
Hersteller: Stäubli Electrical Connectors
Produktreihe: Original MC4
Typ: PV-ADBP4-S2-UR/6 - MC4-Einbaubuchse
Stäubli Bestellnummer: 32.0078P0100-UR
Leiterquerschnitt: 4 oder 6 mm² / 12 oder 10 AWG
Breite der Crimpöffnung: 5,8 mm
Anschlussart: Crimpen
Bemessung nach IEC: 1.100 V DC / 39 A bei 4 mm²; 45 A bei 6 mm² (IEC 62852)
Bemessung nach UL: 1.500 V DC / 35 A bei 12 AWG; 50 A bei 10 AWG (UL 6703)
