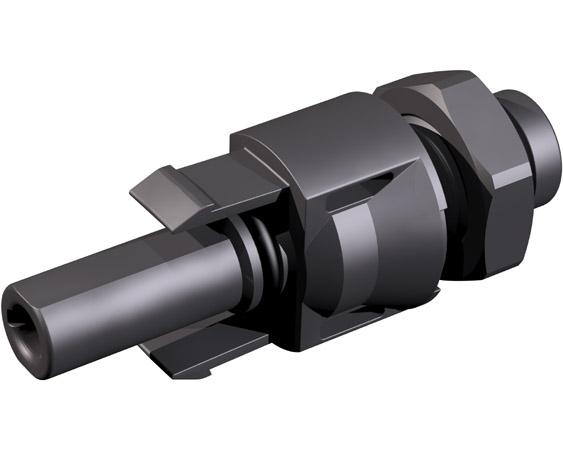

Original MC4-Einbaubuchse von Stäubli Electrical Connectors, Typ PV-ADBP4-S2-UR/2,5. Sie bildet die Schnittstelle zwischen einem Wechselrichter oder einer Anschlussdose und einem PV-Strang.
Die Montage erfolgt direkt über das Schraubgewinde oder in einer Lochplatte. Kunststoffmutter und Dichtungselement für das Gehäuse sind im Lieferumfang enthalten.
Technische Daten
Hersteller: Stäubli Electrical Connectors
Produktreihe: Original MC4
Typ: PV-ADBP4-S2-UR/2,5 - MC4-Einbaubuchse
Stäubli Bestellnummer: 32.0076P0001-UR
Leiterquerschnitt: 1,5 oder 2,5 mm²; 14 AWG nach UL
Breite der Crimpöffnung: 4,0 mm
Anschlussart: Crimpen
Bemessung nach IEC: 1.100 V DC / 17,5 A bei 1,5 mm²; 22,5 A bei 2,5 mm² (IEC 62852)
Bemessung nach UL: 1.500 V DC / 30 A bei 14 AWG (UL 6703)
